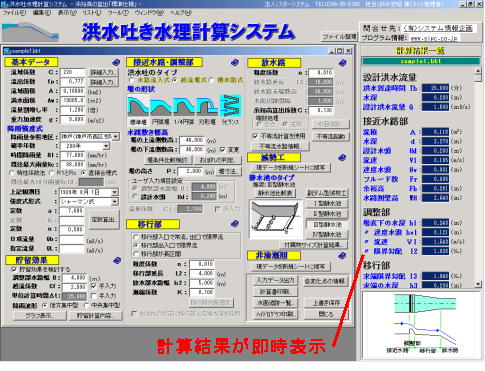

画面全体のイメージ

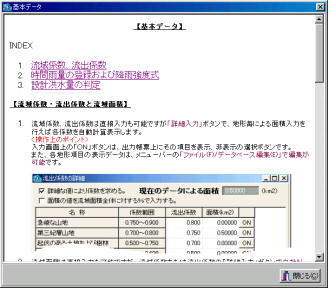

ヘルプ表示 項目毎に詳細なヘルプを表示します。
ヘルプイメージ
グラフ表示
流入出ハイドログラフ・流入ハイエトグラフの確認ができます。
グラフ表示
貯留計算内容
各時間における降雨強度の計算結果の確認ができます。
貯留計算内容の表示

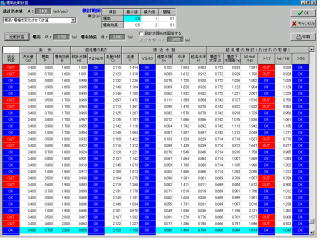

堰条件比較検討 堰高・幅の比較検討計算
堰条件比較検討の表示

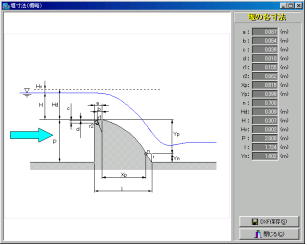

堰寸法 堰寸法の確認ができます。
堰寸法の表示

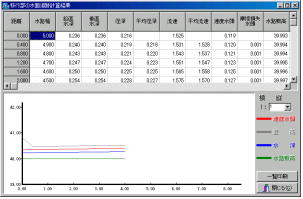

移行部水面追跡 移行部が長区間を選んだ時に確認ができます。
移行部の水面追跡計算表の表示

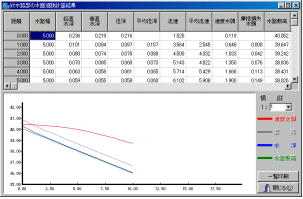

放水部水面追跡 放水路の計算結果の確認ができます。
放水部の水面追跡計算の表示

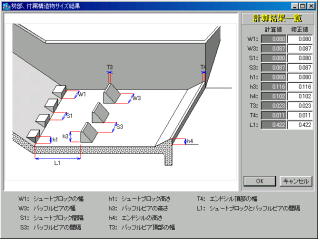

減勢工
付属物サイズ
計算結果
減勢部、付属構造物サイズの計算結果の確認ができます。
勢部、付属構造物サイズ結果の表示
